Blatt 01 / 07
Eingabeplanung
Grundriss, Ansichten und Schnitte, so wie die Behörde sie für den Bauantrag braucht.
Leistungen
Planung und Statik für Ihre Halle, bis zur Montage Vom Parkplatz zum Solar-Carport
Planung, Eingabeplan und prüffähige Statik für Ihre Halle oder Ihren Solar-Carport, bis zur Montage: sechssieben Schritte, ein Ansprechpartner. Wir übernehmen alles aus einer Hand oder nur die Schritte, die Sie brauchen. Sie entscheiden.
Schritt 01 · Beratung & PlanungBeratung & Planung
Ihre Halle planen wir zuerst gemeinsamErst der Lageplan
Wir klären Nutzung, Maße und Budget mit Ihnen und visualisieren die Halle in 3D. Den Eingabeplan für den Bauantrag, Brandschutznachweis, GEG-Nachweis (früher EnEV), Entwässerungsplanung und bei Bedarf ein Lärmgutachten erstellen wir mit erfahrenen Planungsbüros. Welche Nachweise nötig sind, gibt die örtliche Baubehörde vor. Was Sie davon bei uns beauftragen, entscheiden Sie: Jede Planungsleistung ist frei wählbar.
Wir planen Stellplätze, Reihen und Rahmenabstände mit Ihnen und visualisieren die Anlage in 3D. Eingabeplan, Brandschutz, Entwässerungsplanung und Bodengutachten auf Wunsch aus einer Hand. Welche Nachweise nötig sind, gibt die örtliche Baubehörde vor. Was Sie davon bei uns beauftragen, entscheiden Sie: Jede Planungsleistung ist frei wählbar.
- Eingabeplanung
- Brandschutznachweis
- 3D-Modelle
- GEG-Nachweis
- Entwässerungsplanung
- Bodengutachten
- Lärmgutachten
- Stellplatzplanung
- Eingabeplanung
- Brandschutz
- Entwässerungsplanung
- 3D-Modell
- Bodengutachten
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
- Blatt 02 / 07
Brandschutznachweis
Wirtschaftlich statt überdimensioniert: Brandabschnitte, Rettungswege und Löscher, wo sie nötig sind.
- Blatt 03 / 07
3D-Modelle
Ihre Halle sehen, bevor sie steht: jede Änderung direkt am Modell besprochen.
- Blatt 04 / 07
GEG-Nachweis (früher EnEV)
Die Wärmedämmung, die Ihrer Nutzung entspricht.
- Blatt 05 / 07
Entwässerungsplanung
Rinnen, Fallrohre und die Ableitung des Regenwassers vom Hallendach.
- Blatt 06 / 07
Bodengutachten
Was der Baugrund trägt, entscheidet über das Fundament.
- Blatt 07 / 07
Lärmgutachten
Wenn die Behörde es verlangt: Nachweis, dass die Nachbarschaft unter den Richtwerten bleibt.
- Blatt 01 / 06
Stellplatzplanung
Reihen, Stellplätze und Fahrgassen so, dass Ihr Parkplatz weiter funktioniert.
- Blatt 02 / 06
Eingabeplanung
Schnitt, Ansicht und Lageplan für den Bauantrag Ihrer Carport-Anlage.
- Blatt 03 / 06
Brandschutz
Abstände zu Gebäuden und Zufahrten für die Feuerwehr gleich mit eingeplant.
- Blatt 04 / 06
Entwässerungsplanung
Dachrinnen, Fallrohre und die Ableitung des Regenwassers.
- Blatt 05 / 06

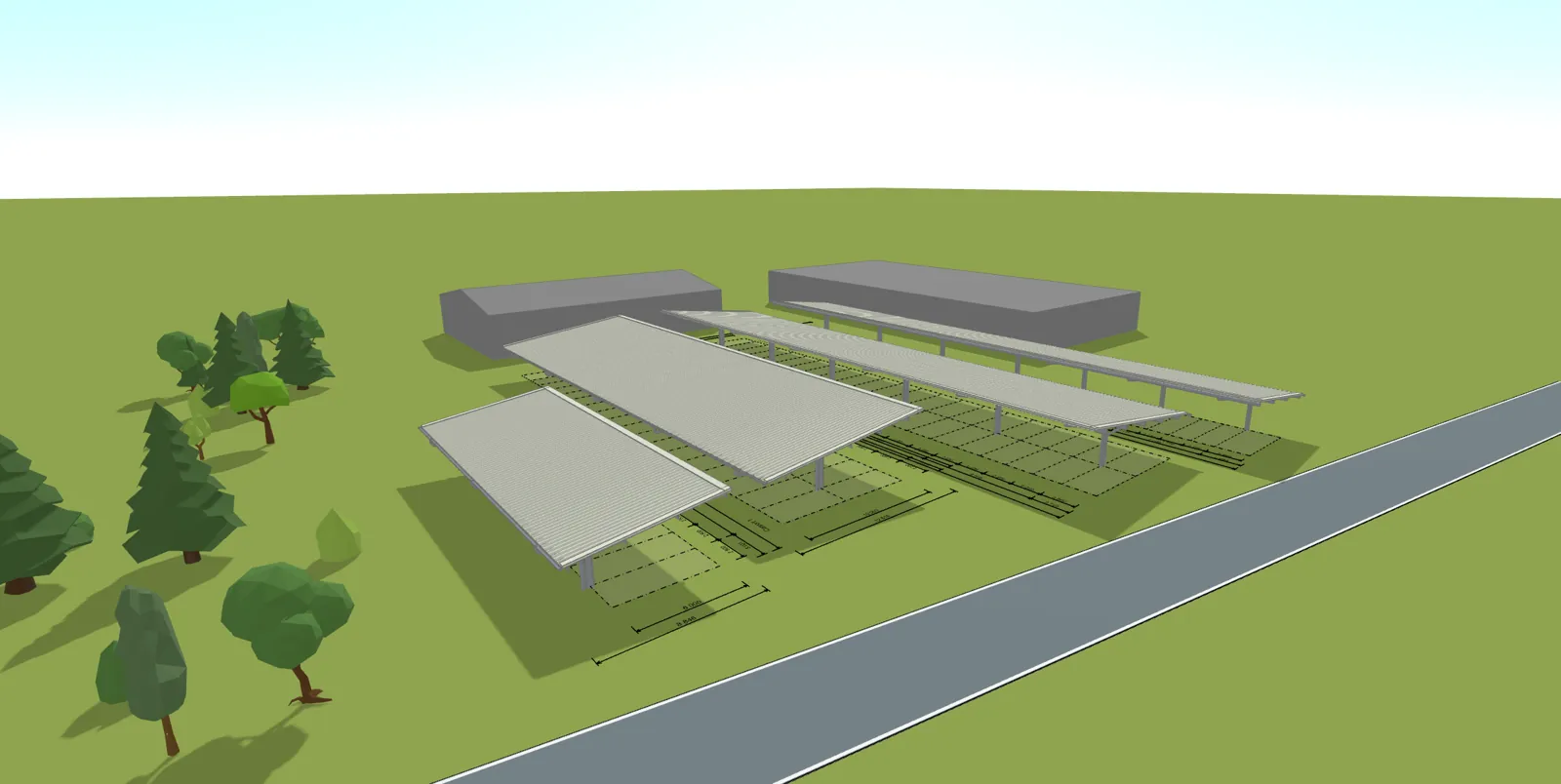

3D-Modell
Die ganze Anlage auf Ihrem Parkplatz in 3D, bevor der erste Rahmen steht.
- Blatt 06 / 06
Bodengutachten
Der Baugrund entscheidet zwischen Betonfundament und Schraubpfahl.
Schritt 02 · Statik & PläneStatik & Pläne
Statik für Ihre Halle: Wir rechnen jede LastDann rechnen wir jede Last
Sobald alle Daten feststehen, erstellen wir die prüffähige Statik für Ihre Stahlhalle, gerechnet für Schnee- und Windlast an Ihrem Standort. Nach der Prüfung, oder direkt bei nicht prüfpflichtigen Hallen, folgen Konstruktions- und Detailpläne sowie Pfetten- und Wandriegelpläne.
Wir rechnen die Unterkonstruktion für Ihren Standort, mit Schnee- und Windlast nach Lastzone. Standard sind 200 kg/m² Schneelast (Variante U: 130 kg/m²), höhere Lasten auf Anfrage.
- Prüffähige Statik
- Schnee- und Windlast
- Konstruktions- und Detailpläne
- Standard 200 kg/m² Schneelast
- Windlastzone bis 2
- Konstruktionspläne
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
Nach Schritt 02 · Ihre Unterlagen
Das bekommen Sie von uns
Nach dem Planungsauftrag haben Sie alles in der Hand, was Behörde, Prüfingenieur, Bauunternehmen und Montage brauchen. Aufeinander abgestimmt, aus einer Hand.
- Blatt 01Eingabeplanfür den Bauantrag
- Blatt 02Prüffähige Statikmit Schnee- und Windlast
- Blatt 03Brandschutznachweiswirtschaftlich statt überdimensioniert
- Blatt 04GEG-NachweisWärmeschutz, früher EnEV
- Blatt 05LärmgutachtenSchallschutz für die Genehmigung
- Blatt 06EntwässerungsplanungDachentwässerung und Ableitung
- Blatt 07Fundamentplanmit prüffähiger Fundamentstatik
- Blatt 08KonstruktionspläneStützen, Binder, Öffnungen
- Blatt 09DetailpläneAnschlüsse und Knoten
- Blatt 10Pfetten- und Wandriegelplänefür Dach und Wand
- Blatt 11Montageplänefür Ihr Team oder unseres
- Blatt 01Eingabeplanfür den Bauantrag
- Blatt 02Prüffähige Statikmit Schnee- und Windlast
- Blatt 03Brandschutznachweisnach den Vorgaben vor Ort
- Blatt 04FundamentplanBeton oder Schraubpfahl
- Blatt 05KonstruktionspläneRahmen, Pfetten, Anschlüsse
- Blatt 06EntwässerungsplanRinnen, Fallrohre, Ableitung
- Blatt 07Montageplänefür Ihr Team oder unseres
Schritt 03 · FundamentFundament
Ein sicheres FundamentFundamente in den Parkplatz
Die Nutzung bestimmt das Fundament: Produktion, Lager oder Staplerbetrieb. Wir liefern Fundamentplan und prüffähige Fundamentstatik. Die Fundamente stellen wir auf Wunsch selbst her, oder Sie übernehmen das selbst bzw. mit Ihrem Bauunternehmen, dann stimmen wir uns direkt ab.
Betonfundament oder Schraubpfahl: Wir gehen mit Ihnen durch, was zu Ihrem Boden passt. Herstellen können wir die Fundamente, oder Sie übernehmen das selbst.
- Fundamentplan
- Prüffähige Fundamentstatik
- Vier Fundamentarten
- Betonfundament
- Schraubpfahl
- Von uns oder in Eigenregie
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
Schritt 04 · StahlbauStahlbau
Die Konstruktion stehtDie Rahmen stehen
Statisch optimierte Stahlträger mit hohem Vorfertigungsgrad, freitragend bis ca. 55 Meter und modular erweiterbar. Die Stahlkonstruktion liefern wir frei Baustelle.
Die vorgefertigten Stahlrahmen kommen auf die Baustelle und werden mit den Fundamenten verschraubt, danach folgen die Pfetten. Durch den hohen Vorfertigungsgrad geht die Montage sehr schnell.
- Hoher Vorfertigungsgrad
- Freitragend bis ca. 55 m
- Modular erweiterbar
- Vorgefertigte Rahmen
- Durchfahrtshöhe ca. 3 m
- Schnelle Montage
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
- Blatt 01 / 02
Lieferung frei Baustelle
Die vorgefertigten Stahlteile kommen per Lkw direkt auf Ihre Baustelle.
- Blatt 02 / 02
Montage der Stahlkonstruktion
Stützen stehen, der Kran setzt die Binder. Freitragend bis ca. 55 m.
- Blatt 01 / 02
Lieferung
Die vorgefertigten Rahmen kommen per Lkw direkt auf Ihren Parkplatz.
- Blatt 02 / 02
Rahmen setzen
Stütze aufs Fundament, der Kran setzt den Träger. Durch die Vorfertigung geht das sehr schnell.
Schritt 05 · Dach & WandDach
Die Hülle schließt sichDas Dach ist dicht
Trapezblech für die Kalthalle oder Sandwichelemente für die Warmhalle, dazu Tore, Türen, Fenster, Lichtbänder und Kantteile. Alles passend zu Statik und Nutzung geplant.
Trapezblech, 100 % wasserdicht, mit Rinne und Fallrohr. Bis 12,90 m Wasserlauf ergeben große zusammenhängende Flächen für die Module.
- Kalt- oder Warmhalle
- Tore, Türen, Fenster
- Lichtbänder und Kantteile
- 100 % wasserdicht
- Rinne und Fallrohr
- Bis 12,90 m Wasserlauf
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
Schritt 06 · Vorbereitung
Vorbereitet für die Übergabe
Für Sie als PV-Firma oder Energieversorger bereiten wir das Carport so vor, dass Sie direkt loslegen können: Kabelkanal von Stütze zu Stütze, Halterahmen für Ihre Wechselrichter oben an der Stütze und daneben eine Halterung für den Schaltschrank der Beleuchtung. Wechselrichter, Schaltschrank und Elektrik kommen von Ihnen.
- Kabelkanal von Stütze zu Stütze
- Halterahmen für Ihre Wechselrichter
- Halterung für den Schaltschrank
- Geräte außer Reichweite, geschützt vor Vandalismus
Diesen Schritt vergeben Sie selbst. Wir stimmen uns mit Ihrer Firma ab.
- Blatt 01 / 04
Kabelkanal von Stütze zu Stütze
Der Kanal läuft unter dem Dach von Rahmen zu Rahmen bis zum äußeren Rahmen. Dort ist der Platz für Ihre Wechselrichter, mittig an der Stütze.
- Blatt 02 / 04
Halterahmen für Ihre Wechselrichter
Oben an der Stütze zwischen den Streben, geschützt unter dem Dach. Ihre Wechselrichter hängen Sie nur noch ein.
- Blatt 03 / 04
Halterung für den Schaltschrank
Direkt neben den Wechselrichtern unter dem Dach. Den Schaltschrank für die Beleuchtung setzen Sie ein.
- Blatt 04 / 04
Außer Reichweite
Wechselrichter und Schaltschrank hängen oben unter dem Dach. Vom Boden aus kommt niemand heran, das schützt vor Vandalismus.
Schritt 0607 · ÜbergabeÜbergabe
Ihre Halle ist bereitBereit für Ihre Module
Nach erfolgreicher Montage übergeben wir Ihnen die fertige Halle. Ein fester Ansprechpartner hat Sie vom ersten Gespräch bis hierhin begleitet. Grundsätzlich ist das Dach schon für Photovoltaik ausgelegt.
Die Unterkonstruktion steht, unser Teil ist fertig. Wir übergeben das Carport an Sie als PV-Firma oder Energieversorger. Jetzt verlegen Sie die PV-Module und setzen Wechselrichter und Schaltschrank in die vorbereiteten Halterungen.
- Übergabe der fertigen Halle
- Ein Ansprechpartner
- Dach für PV ausgelegt
- Übergabe an PV-Firma oder Energieversorger
- Module verlegen Sie
- Halterungen und Kabelkanal vorbereitet
Sie entscheiden
Was dürfen wir übernehmen?
Alles aus einer Hand oder nur einzelne Schritte: Wir sind für jede Aufteilung offen. Was Sie selbst vergeben, stimmen wir direkt mit Ihren Firmen ab.
6 von 67 von 7 Schritten übernehmen wir.
Mit dieser Auswahl anfragenHäufige Fragen
Fragen zu Planung und Statik
Wer macht die Statik für meine Halle?
Wir. Sobald alle Daten feststehen, erstellen wir die prüffähige Statik für Ihre Halle, gerechnet für Schnee- und Windlast an Ihrem Standort. Danach folgen Konstruktions- und Detailpläne sowie Pfetten- und Wandriegelpläne.
Muss die Statik einer Stahlhalle geprüft werden?
Das hängt von der Halle ab. Bei prüfpflichtigen Hallen folgen die Konstruktionspläne nach der Prüfung, bei nicht prüfpflichtigen direkt. Prüffähig ist unsere Statik in jedem Fall.
Was ist ein Eingabeplan?
Der Eingabeplan ist die Zeichnung, die Sie mit dem Bauantrag beim Bauamt einreichen. Für Ihre Halle erstellen wir ihn mit erfahrenen Planungsbüros, zusammen mit Brandschutznachweis und GEG-Nachweis (früher EnEV).
Kann ich meine Halle auch selbst planen?
Ja. Im Hallenkonfigurator planen Sie Ihre Halle selbst in 3D und schicken uns den Entwurf direkt als Anfrage. Statik und Ausführung planen wir danach gemeinsam mit Ihnen.
